對塑件形狀及壁厚設計特別應考慮有利於料流暢通填充（chōng）型腔，盡量避免尖角、缺口等模具設（shè）計注意事項的概（gài）述。

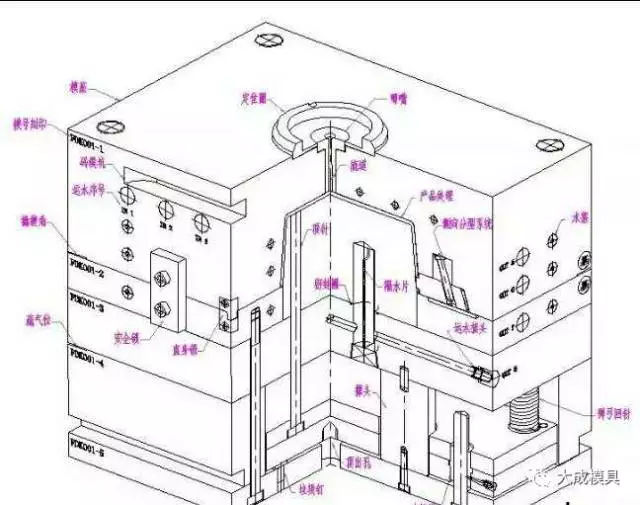

模（mó）具設計（jì）注意事項

⑴塑件形狀及壁厚設（shè）計特別應考（kǎo）慮有利於料流（liú）暢通（tōng）填（tián）充型腔，盡量避免尖角、缺（quē）口。

⑵脫模斜度應取（qǔ）大，含玻璃纖（xiān）維15%的（de）可取1°～2°，含玻璃纖維30%的可取2°～3°。當不允許有脫模斜度時則（zé）應避免強（qiáng）行脫模，宜采用橫向（xiàng）分型結構（gòu）。

⑶澆注係統截麵宜大，流程平（píng）直而短，以利於纖維均勻分散。

⑷設計進料口（kǒu）應考慮防止填充不足，異向性變形，玻璃纖維分布不勻，易產生熔接（jiē）痕等不良後果。進料口宜取薄片，寬薄，扇形，環形（xíng）及多點形式進料口以使料流亂（luàn）流，玻璃纖維均勻分散，以減少異（yì）向（xiàng）性，最好不采用針（zhēn）狀進料口，進料口截麵可適當增（zēng）大，其長度應短。

⑸模具型芯、型腔應有足夠剛性及強度（dù）。

⑹模具應淬（cuì）硬（yìng），拋光、選用耐磨鋼種，易磨（mó）損部位應便於修換。

⑺頂出應均勻有力，便於換修。

⑻模具應（yīng）設有排氣溢料槽，並宜設於易發生熔接痕部位。

模溫的設定

⑴模溫影響（xiǎng）成型周期及成（chéng）形品質，在實際操作當中是由使用材質的最低適當模溫開始設定，然後根據品質狀（zhuàng）況來適當調高。

⑵正確的說法，模溫是指（zhǐ）在成（chéng）形（xíng）被進行時的模腔表麵的溫度，在模具設計及成（chéng）形工程的（de）條件設定上，重要（yào）的是不僅維持適當的（de）溫度，還要能讓其均（jun1）勻的分布。

⑶不均勻的（de）模溫分布，會導致不均勻的（de）收縮和內應力，因而使成型口易發生變（biàn）形和翹曲。

⑷提高模溫可獲得以下效果；

①增加成形品結晶度及較均（jun1）勻的結構（gòu）。

②使成型收縮較充（chōng）分（fèn），後（hòu）收縮減小。

③提高成型品的強度（dù）和耐熱性。

④減少內應力殘留、分子配（pèi）向及變形。

⑤減少充填（tián）時的流動阻抗，降（jiàng）低壓力損（sǔn）失。

⑥使成形品外觀較具光澤。

⑦增加（jiā）成型品發生（shēng）毛邊的機會。

⑧增加近（jìn）澆口部（bù）位和減少遠澆口部位凹陷的機會。

⑨減少結合線明顯的程（chéng）度

⑩增加冷卻（què）時間。

計量及可（kě）塑化

⑴在成型加工法,射出量的控製(計量)以及塑（sù）料（liào）的均勻熔（róng）融(可塑化)是由射出機的可塑（sù）化機構（gòu）(Plasticizingunit)來擔（dān）任的。

①加熱筒溫度（BarrelTemperature）

雖然（rán）塑料的熔融，大約有60--85%是因為螺杆的旋轉所產生的熱能，但是塑料的熔融狀態仍然受加熱筒溫度的影響，尤以靠（kào）近噴嘴前區的溫度--前（qián）區的溫度過高時易發（fā）生滴料（liào）及取出製件時牽絲的（de）現象。

②螺杆轉速（sù）(screwspeed)

A.塑料的（de）熔（róng）融，大體是因（yīn）螺杆的旋轉所產生的熱（rè）量，因（yīn）此螺杆轉（zhuǎn）速（sù）太快，則有下列影響：

a.塑料的熱分解。

b.玻纖（加纖塑（sù）料）減短。

c.螺杆或（huò）加熱筒磨損加快。

轉速的設定，可以其圓周速的大小來衡（héng）量：

圓（yuán）周速=n（轉速（sù））*d（直徑）*π（圓周率）

通常，低粘度熱安定性良好的塑（sù）料，其螺杆杆旋轉的圓周速約可設定到1m/s上下，但熱安定性差的塑料，則應低到0.1左右。

C.在實際應用當中，我們可以（yǐ）盡量調低螺杆轉速，使旋轉進料在開模前完成即可。

③背壓（BACKPRESSURE）

A.當螺杆旋轉進料（liào）時，推進到螺杆前端的熔膠所（suǒ）蓄積的壓力稱為背壓，在射出（chū）成（chéng）型時，可以由調（diào）整射出（chū）油壓缸的退油壓力來調節，背壓可以有以下的效果：

a.熔膠更均勻的熔解。

b.色劑及填充物更加（jiā）均勻的分散。

c.使氣體由落料口（kǒu）退出。

d.進料的的計量準確。

背壓的高低，是依塑料（liào）的（de）粘度及其熱安定性來決定，太高的背壓使進料時間延長（zhǎng），也因旋轉剪切力的（de）提高，容（róng）易使塑料產生過熱。一般以5--15kg/cm2為宜。

④鬆退（tuì）（SUCKBACK，DECOMPRESSION）

A.螺杆旋轉進料開始（shǐ）前，使螺杆適當抽退，可以使模內前端熔膠壓力降低，此稱為前鬆退，其效果可防止噴（pēn）嘴部的熔膠對螺杆的壓力，多（duō）用於熱流道模具的成型。

B.螺（luó）杆旋轉進料結束後，使螺（luó）杆適當（dāng）抽退，可以使螺杆前端（duān）熔膠壓力降低，此稱為後（hòu）鬆退，其效果（guǒ）可（kě）防止噴嘴部的（de）滴料（liào）。

C.不（bú）足之處，是容易（yì）使主流（liú）道（SPRUE）粘模；而太多的鬆退，則能（néng）吸（xī）進空氣，使成（chéng）型品發生氣（qì）痕。

深圳市亚洲无码视频二区模具有限公司是一家專業的塑膠模具設計生產工廠,致力於中型汽車模具（jù）, 電子產品（pǐn）, 家電類產品, 家用品, 工業應用, 農業, 醫療器械（xiè）等產品模具設計開發及生（shēng）產.長期以來, 我們通過給（gěi）客戶提供價格低, 質量好, 交期準的服務, 贏得了（le）海（hǎi）內外客戶的一致好評。可以通過我（wǒ）們公司官網（http://www.guiyaochina.com/）查看更多塑膠模具產（chǎn）品、塑膠注塑產品、塑料（liào）產品等等（děng）一些定製模具（jù）開模。
